BIM结构体云服务平台

专业团队 精心打造 最新概念 标准构件 效率革命

专业范围

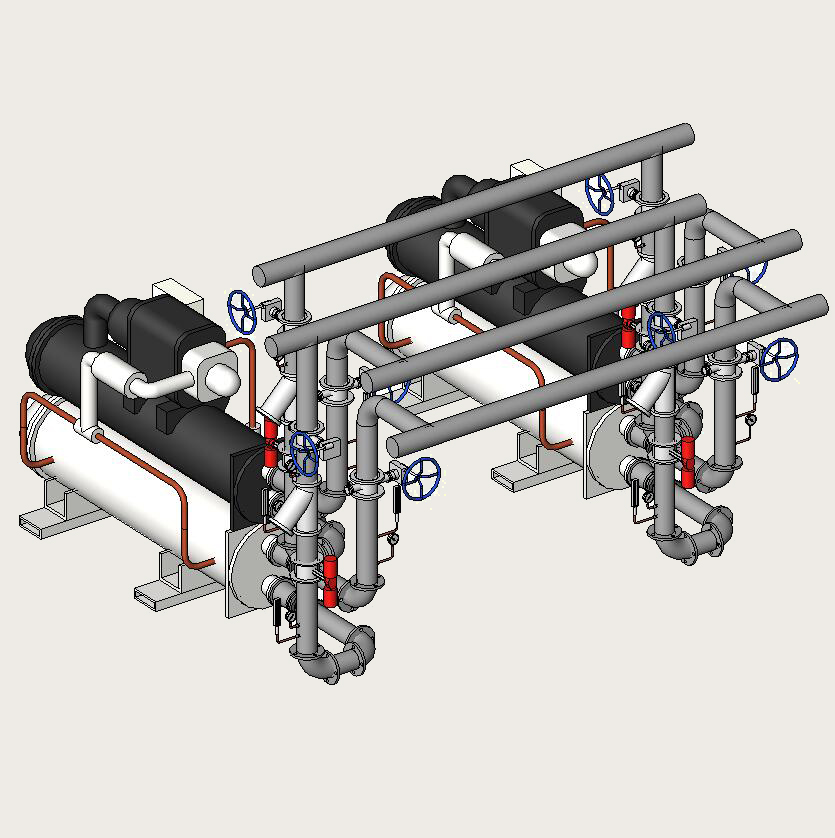

冷水机组

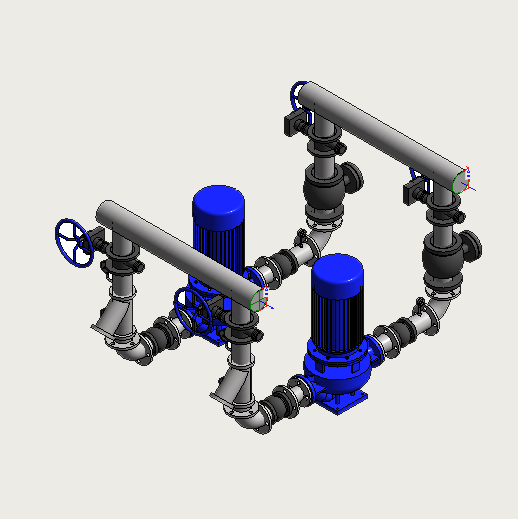

水泵

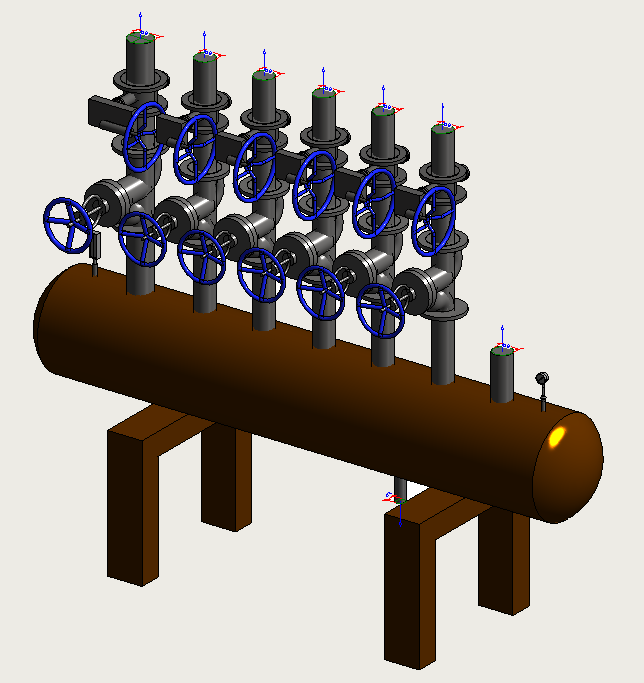

分/集水器

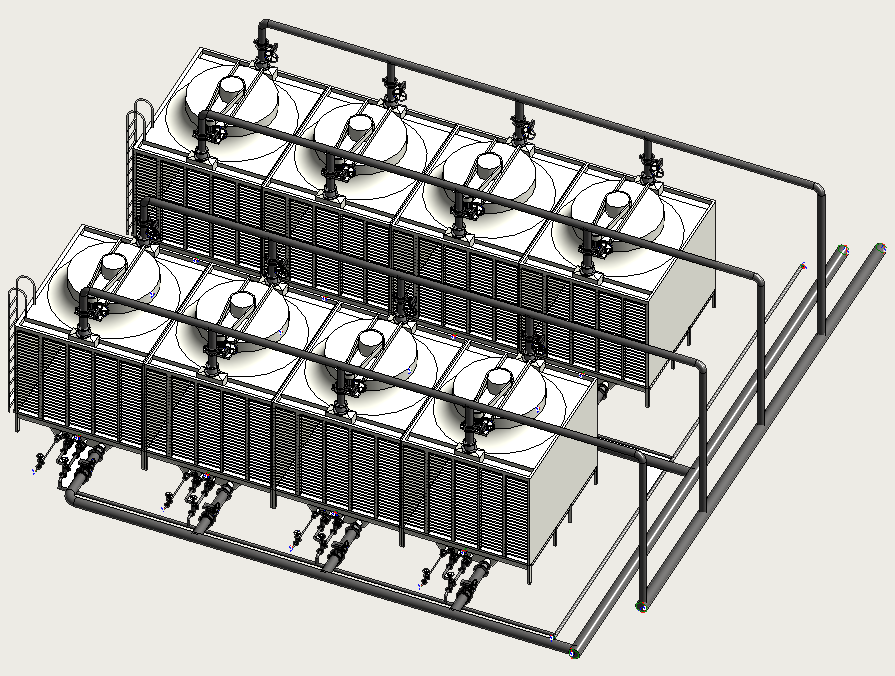

冷却塔

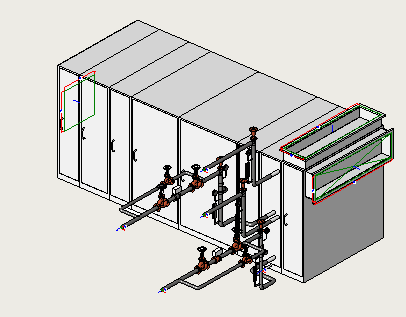

新风
空调

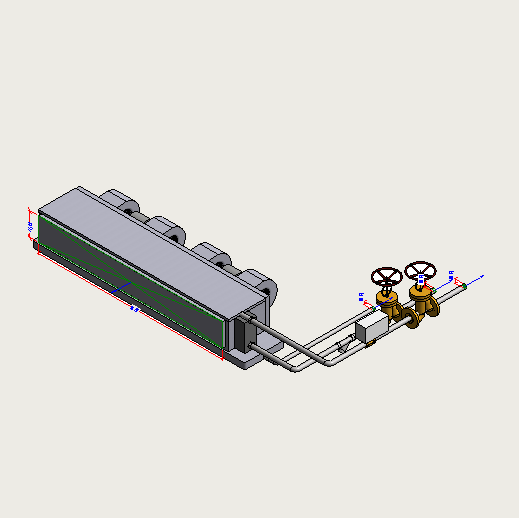

风机盘管
定压系统

工程结构体

概念介绍

什么是工程结构体


空调系统工程结构体指的是将核心设备、与核心设备连接的管道和管件按照相应的标准连接而成的集成化族块。
工程结构体可根据实际工程的需要,在一定的范围内对其管道半径、管道长度、管路附件安装高度进行调整。
在应用Revit创建标准工程结构体的过程中,核心设备的创建依据为相关产品样本,工程结构体的划分依据(即与核心设备相连的管道上的管件的设置)为相关的标准图集和工程经验。



便捷


通过集成化设计,将传统BIM系统中“布置设备-接管-布置管件”的步骤集成于工程结构体中,现在,只需要对各结构体间的剩余管路及少量管件进行绘制,即可完成系统绘制,从而大幅度的减少了工作量,提高了绘制的效率。

灵活


通过对工程结构体的参数化,实现了结构体内部所有元素尺寸可调节、信息可统计,并且能够实现管件随管径变化自动调节、自动匹配,从而提高了工程结构体应用的灵活性。在系统绘制过程中,若需对设备接管进行修改,只需修改族参数中对应接管管径即可,无需修改管路附件,从而大幅减少了修改时间。

通用


由于工程结构体是集成化的族,因此可以添加至对应族库当中,当其他工程或同一工程的其他区域需要使用该结构体时,可将其作为族直接导入。即工程结构体具有通用性,并且由于其族属性,使结构体便于导入和使用,且结构体同时具有灵活的调节性,对不同接管要求同样具有很强的通用性。

配套教材

product2 1

空调系统BIM集成化
工程设计方法



  本书创新性的提出一种基于BIM的集成化设计的方法,通过创建标准的工程结构体, 实现对于设备及其附件的模块化与集成化设计,进一步实现暖通空调系统BIM工程高效设计的目标。



  书中不仅详细介绍了暖通空调系统BIM集成化模块的创建、暖通空调系统集成化设计方法, 更是具体地给出了暖通空调系统工程设计中涉及的关键设备和管路集成化工程结构体开发的过程及应用方法。



  书中所配光盘中附有暖通空调系统设计中常用的冷水机组、水泵、分(集)水器、冷却塔、新风机组、空气处理机组等工程结构体嵌套族, 读者根据书中给出的方法,根据自己的需要修改相应的嵌套族参数后即可直接应用到暖通空调系统BIM设计中,大大提高了BIM工程设计的效率。



点击购买
